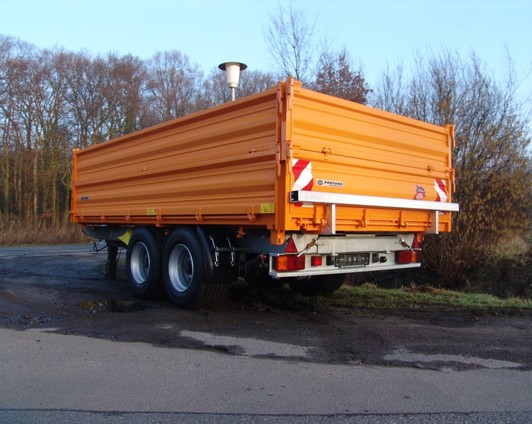

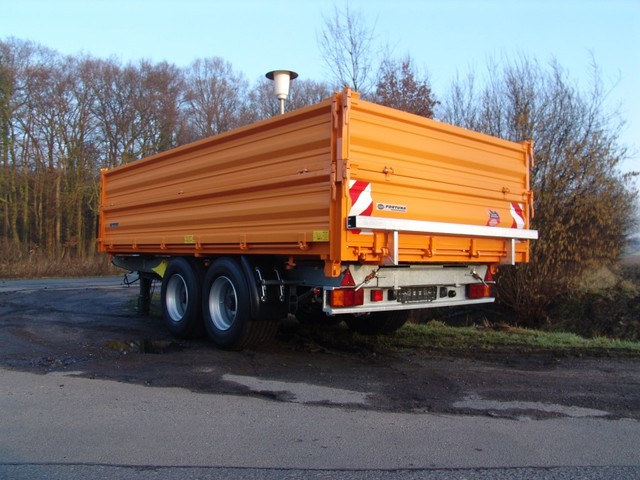

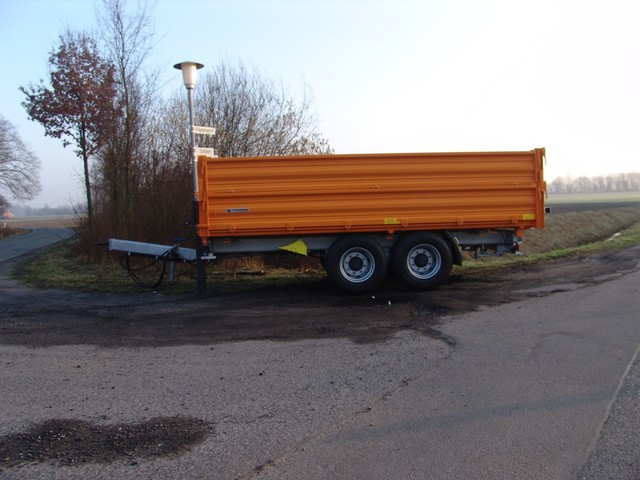

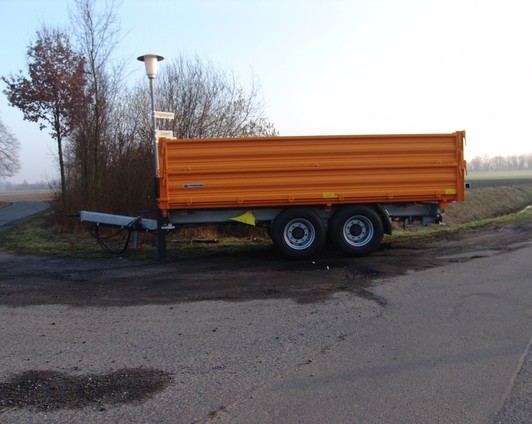

Fortuna-Tieflader-Dreiseitenkipper
EDT 100 / 5.0

  •

Technical specifications

Item classFortuna-Tieflader-Dreiseitenkipper
frameDoppel T-Träger, Typ: IPE 220
gross vehicle weight10.000 - 11.000 kg (12.000 kg bei 40 km/h)
maximum tongue load500 - 1.000 kg (2.000 kg bei 40 km/h)
self-weightje nach Ausstattung
load capacity (with extensions)je nach Ausstattung (Bordwand+Pendelaufsätze)
clutch heightje nach Zugfahrzeug
drawbar eyeje nach Ausstattung
tonguestarre oder stufenlos-höhenverstellbare Ausführung
support frontmechanische Stützwinde (optional: hydraulischer Stützfuß für Traktoreinsatz)
rampsaus Aluminium (Gummikettenbefahrbar) in Schächten einschiebbar
baseStahl S 355 oder verschleißfestem Stahl Hardox 450
lash ring2.500 daN, 4.000 daN oder 10.000 daN
box internal measurements5.000 x 2.410 mm
end stanchionsvorne und hinten (feststehend)
side heigth500 mm, 600 mm oder 800 mm hoch, aus Stahl S235 oder verschleißfestem Stahl Hardox 450
1. extension500 mm, 600 mm oder 800 mm Pendelaufsatz bzw. 1.000-1.500 mm Laubaufbau, aus Stahl
2. extension500 mm, 600 mm oder 800 mm Pendelaufsatz aus Stahl S 235
central lockinglinks, rechts und hinten inkl. Übertotpunktspannern (je nach Ausstattung)
hatchbackpendelnd und abklappbar, zweiflügelige Hecktür, mechanische Selbstöffnung "System Fortuna" oder als Kombiheckklappe (zweiflügelige Hecktür & Selbstöffnung)
corn slideroptional
hydraulic cylinderschwere Ausführung
cock at the hydraulic cylinderserienmäßig
tilt bearinghinten weit nach außen verlegte Kugelkipplager
pressure of the hydraulic systemca. 190 bar
brake systemZweileitungs-Druckluftbremse mit einem automatisch lastabhängigem Bremskraftregler (ALB), automatischen Gestängestellern (AGS) und einem Antiblockiersystem (ABS)
air suspensionLuftfederung inkl. T-EBS Anlage, Schnellentlüftung und einem Ventil für Heben und Senken (optional)
suspension adjustmentParabelfederung mit Pendelausgleich
wheel connection6-Loch oder 8-Loch
axle width80 x 80 mm oder 100 x 100 mm
brake300 x 135 mm
face width1.850 mm
tire equipmentnach Wunsch, unsere Empfehlung: 435/50 R 19.5
fenderViertelrad Kunststoffkotflügel
underride barrierserienmäßig
lighteningnach StvZO auf 24 Volt (oder 12 Volt für Traktoreinsatz)
truck tail lightsserienmäßig
rear position lightsserienmäßig
side lightsserienmäßig
lacqueringin RAL-Tönen nach Wahl
AbnahmeInkl. TÜV - Gutachten
special equipmentGerne erstellen wir Ihnen ein individuelles Angebot!
